基本參數和術語
1、額定容量Cp
標稱電容值在20C和50~120Hz 頻率下測定。
2、額定電壓U
設計電容器時所采用的非反復型波形的任一極性的可連續運行的最高運行峰值電壓。其值應大于直流工作電壓與紋波電壓峰值之和。
3、紋波電壓U
單向電壓的峰到峰的交流分量。
4、非周期沖擊電壓U
由切換或系統中任何別的擾動所導致的峰值電壓，此電壓只允許出現有限的次數，且每次持續時間應比基本周期短。最大持續時間:50毫秒/脈沖，最大出現次數: 1000(負載)
5、絕緣電壓U
設計電容器時規定的電容器端子對外殼或?qū)Φ亟涣麟妷旱木礁怠Ｈ粑醋髡f(shuō)明，此絕緣電壓等于額定電壓除以2。
6、最大電流Imax
連續運行時的最大電流的均方根值。
7、最大電壓爬升速率dV/dt在運行中允許的可重復出現的最大電壓爬升速率
8、最大峰值電流1
在連續運行中允許的可重復出現的最大峰值電流。其數值為: 'C。x(dV/dt)
9大沖擊電流1
由開關切換或其它擾動所導致的、允許出現的峰值電流-最大持續時間:50毫秒/脈沖，-最大出現次數:1000
10、串聯電阻R
在規定的運行條件下，電容器的導體部分的等效內阻。
11、等效串聯電阻ESR等效串聯電阻 (ESR)是表征電容器全部歐姆損耗的量值
12、介質損耗因素tg6
電容器的介質材料在額定頻率下的損耗常數。聚丙烯薄膜的典型介質損耗因素為2X10-4。
13、電容器的損耗因素tg6
在規定頻率的正弦波電壓作用下，電容器的有功功率除以電容器的無功功率，其值為等效串聯電阻和容抗之比。
14、質損P
電容器的電介質由于極化或電導引起的損耗
15、焦損耗功率P
當電容器通過有效電流時，由于串聯電阻Rs發熱而引起的損耗
16、電容器的損耗功率P電容器所消耗的有功功率。
17、最大損功Pmax
在最高運行溫度下電容器可以承載的最大損耗功率。
18、自感L
電容器由于自身結構或組成的原因所表現出來的電感。
19、振頻f
電容器的阻抗成為最小時的最低頻率。其值為
20、環境溫度@
在穩定狀態條件下，在電容器組最熱區域的兩個單元之間中途所測得的空氣溫度。
如果僅設計一單元，則指在離電容器外殼10cm且距其底部2/3高度處所測得的空氣溫度。
21、最高運行溫度0.max
電容器可以運行的最高外殼溫度。
22、最低運行溫度0min電容器可以運行的最低電介質溫度
23、熱阻R
熱阻表征的是電容器的發熱功率每上升1瓦，電容器內最熱點的溫度在環境溫度Q基礎上升高的度數。
24、熱點溫度@notspot
電容器內部最熱點處的溫度。其值為:
25、容量溫度系數a
電容器在規定的溫度范圍內容量隨溫度的變化率
26端子與端子間耐壓U
電容器端子與端子間耐壓
27端子與外殼間耐壓 UTC
電容器端子與外殼間耐壓

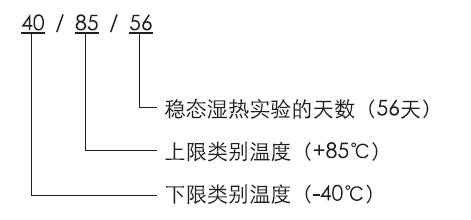

28、氣候類別
電容器所屬的氣候類別用斜線分隔的三個數來表示(IEC 60068-1: 如: 40/85/56)
29、絕緣電阻 (IR) /時間常數 (t)
絕緣電阻為電容器充電一分鐘后所加的直流電壓和流經電容器的漏電流值的比值，單位為MQ。時間常數為絕緣電阻和電容量的乘積，通常以秒表示，公式如下: t[s]=IR[MQ]XCuF]
30、自愈性(僅對金屬化膜電容器
電容器的電特性在發生局部電介質擊穿后迅速而基本地恢復到擊穿前的值的過程。
金屬化膜的金屬鍍層是通過真空蒸發的方法將金屬沉積在薄膜上，厚度只有幾十個納米，當介質上存在弱點、雜質時，局部電擊穿就可能發生，電擊穿處的電弧放電所產生的能量足以使電擊穿點鄰近處的金屬鍍層蒸發，使擊穿點與周?chē)鷺O板隔開，電容器電氣性能即可恢復正常。
31、失效率入
失效率表示元件在單位時間內發生失效的概率，數值上等于單位時間內失效的元件數與元件總數的比值。其單位為FIT1FIT=1/10-%h
